全自动pcb板专用贴标机
访问：1次 时间：2018-01-15

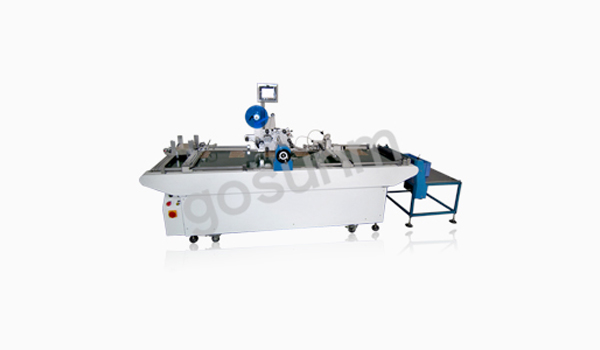

全自动pcb板专用贴标机 GSJ-T-11502
基本用途
全自动pcb板专用贴标机，专用于在各种物品的上平面贴标签，如电路板、展开纸箱、书本，广泛应用于大件产品的平面贴标，规格范围大的平面类物体贴标。
可选配打码机或喷码机到贴标头，可实现在标签上打印生产日期、批号和喷印条码等信息。
可选配喷码机到输送带，可实现贴标前或贴标后在产品上喷印生产日期、批号、条码等信息。
适用范围
◆适用标签：不干胶标签、不干胶膜、电子监管码、条形码等。
◆ 适用产品：宽度大、规格多，贴标位置变化多的产品。
◆ 应用行业：广泛应用于电子、印刷、文具、等行业。
◆ 应用实例：电路板贴标、文件夹贴标、展开纸箱贴标、板材贴标等。
工作原理
＊核心工作原理：传感器检测到产品经过，传回信号到贴标控制系统，信号经过PLC处理后，在适当时刻送出标签贴附在产品设定位置上，产品流经覆标装置，标签被覆牢固，一张标签的贴附动作完成。
＊操作过程：放产品（可接流水线）—>产品输送（自动实现）—>产品纠正（自动实现）—>产品检测（自动实现）—>贴标（自动实现）—>覆标（自动实现）—>收集已贴标产品。
产品特点
◆ 适用范围广，可满足产品宽度50mm～600mm的平面类物体贴标，适用于不同规格产品；
◆应用方便，可大范围移动的贴标头，实现在物体不同位置贴标；
◆ 坚固耐用，采用三杆调整机构，充分利用三角形的稳定性，整机坚实耐用；
◆ 稳定性高，松下PLC +松下针形电眼+德国劳易测标签电眼组成的高级电控系统，支持设备7×24小时运转；
◆ 应用灵活，可单机生产或接流水线生产，生产现场布局简单；
◆ 智能控制，自动光电追踪，具备无物不贴标，无标自动校正和标签自动检测功能，防止漏贴和标签浪费；
◆ 可选配功能和部件：
①热打码/喷码功能；
②自动收料功能（结合产品考虑）；
③自动上料功能（结合产品考虑）；
④增加贴标装置；
⑤其他功能（按客户要求订做）。
技术参数
以下为标准机型技术参数，其他特殊要求和功能，可量身订做
◆ 适用产品尺寸（长×宽×高/厚）：
长度：100mm～400mm
宽度：100mm～400mm
高度：1.2mm～5mm
◆ 贴标精度（mm）：±1mm
◆ 贴标速度（pcs/min) ：30～60pcs/min
◆ 重量（kg）：约250kg
◆ 频率（HZ）：50HZ
◆ 电压（V）：220V
◆ 功率（W）：1150W
◆ 设备外形尺寸（mm）（长×宽×高）：3000×950×1600
◆ 气压（Mpa）：0.4～0.6Mpa
|
